產品概述

一背景

 　　6520C變頻標準功率源是變頻電量量值溯源（或量值傳遞）系統的核心構成部分，是一種輸出頻率可變的電壓、電流信號發生裝置。該裝置可獨立調節電壓、電流的幅值及兩者的相位差。該裝置還包括一個可準確測量電壓、電流、頻率及電壓電流合成虛功率的標準表，標準表的示值作為比較參考標準，實現以變頻電量為主要測量對象的各種測量裝置/系統的量值溯源。作為一種量值溯源用的計量標準器具，其計量學特性須滿足相關計量法規的要求。

1變頻電量測量儀器/系統校準與檢定的重要性

　　 電能源是我國主要的工業能源，采用變頻調速技術是提高用電設備運行效率的重要途徑，而正確評價變頻能效評測系統是挖掘節能降耗潛力和提高電能源使用效率的必需環節。因此，對變頻測試設備進行科學、權威和準確的量值溯源，決定了變頻能效評測系統運行的正確性和合法性，使能效評測變得有據可依，為實現社會節能減排目標提供了關鍵性的技術支撐。

2變頻電量測量儀器/系統量值溯源體系現狀

　　變頻電量在應用過程中經常呈現出非標準正弦波、低基頻、低功率因數、富含諧波等特征，使得準確測量和量值溯源十分困難。

　　目前國內外普遍采用以Fluke 6100為功率標準源進行變頻電量測量儀器的校準工作。但隨著大功率變頻器/逆變器、新能源發電設備、風力發電機等重型裝備制造業的快速發展，以上方式由于源輸出能力的限制已遠不能滿足目前變頻電量測試儀器/系統全量程范圍內量值溯源的需求。高電壓、大電流、大功率變頻測試系統無處送檢，變頻電量計量型式評價工作無法開展，變頻測試設備質量監督檢驗無法切實進行。量值溯源系統的缺失，不但影響對能源計量器具的法制管理，還嚴重制約了變頻測量傳感器及儀器行業的健康發展。

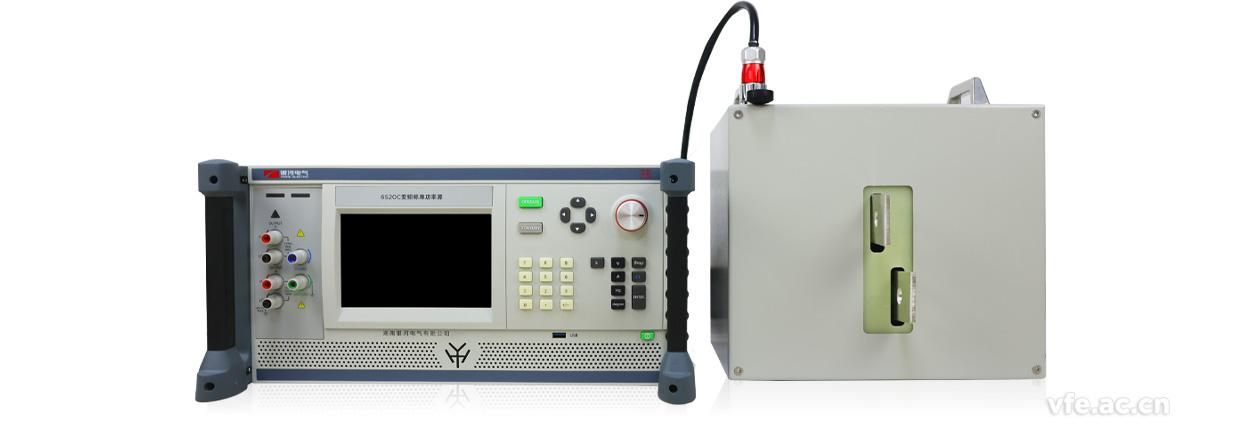

二6520C變頻標準功率源概述

　　6520C變頻標準功率源是湖南銀河電氣有限公司聯合湖南省計量檢測研究院，在多年從事以變頻電量的特性、應用與測量為主要研究對象的科研與實踐探索中，融合當今世界先進的測量與控制理論，順應當前迫在眉睫的社會應用需求，以前沿的技術和工藝手段研制而成的一種變頻電量量值溯源系統核心裝置。

　　6520C變頻標準功率源通過了國家級科技成果鑒定。國家變頻電量測量儀器計量站獲得國家質檢總局批準落戶湖南，而國家變頻電量測量儀器計量站工程技術中落戶在我公司，產品檢定規程與制造標準即將納入省標、國標體系。

　　6520C變頻標準功率源的誕生及多項技術突破使在我國率先建立一整套較為完善的變頻電量量值溯源系統成為現實，在電磁計量領域具有重大歷史意義。

　　6520C變頻標準功率源可全面覆蓋0—11kV、0—1100A、4—1000Hz、相位角0—359.99°范圍內的變頻及工頻電量測量儀器/系統的校準、檢定需求，其基本準確度為0.02%。

16520C變頻標準功率源構成原理

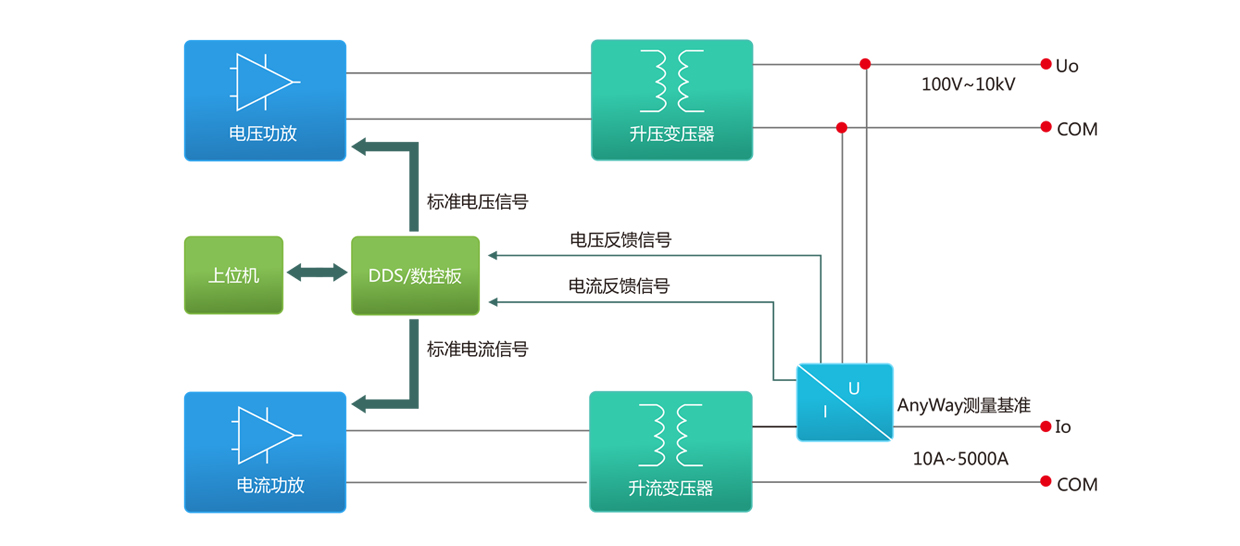

圖1、6520C變頻標準功率源構成原理

26520C變頻標準功率源應用

　　6520C變頻標準功率源主要用于變頻電量量值溯源，圖2為其與WP4000變頻功率分析儀及DT數字變送器構成的變頻電量量值溯源系統圖，可用于變頻電量測量儀器、變頻電量變送器及變頻電量測試系統的量值溯源：

　　◆ 變頻電量測量儀器（涵蓋工頻電量測量儀器）主要指：數字電壓表、數字電流表、功率計、如功率分析儀、電能表、諧波分析儀等。

　　◆  變頻電量變送器的量值溯源系統

　　變頻電量變送器（涵蓋工頻電量變送器）主要指各種電壓、電流傳感器及變送器，包括數字量輸出的變頻電量變送器和模擬量輸出的變頻電量變送器，如：AnyWay的SP系列變頻功率傳感器、霍爾電壓傳感器、霍爾電流傳感器、電磁式電壓互感器、電磁式電流互感器、電容式電壓互感器、分壓器、分流器、羅氏線圈等。

　　◆  變頻電量測試系統的量值溯源系統

　　變頻電量測試系統（涵蓋工頻電量測試系統）主要指由變頻電量變送器和變頻電量測量儀器構成的系統。

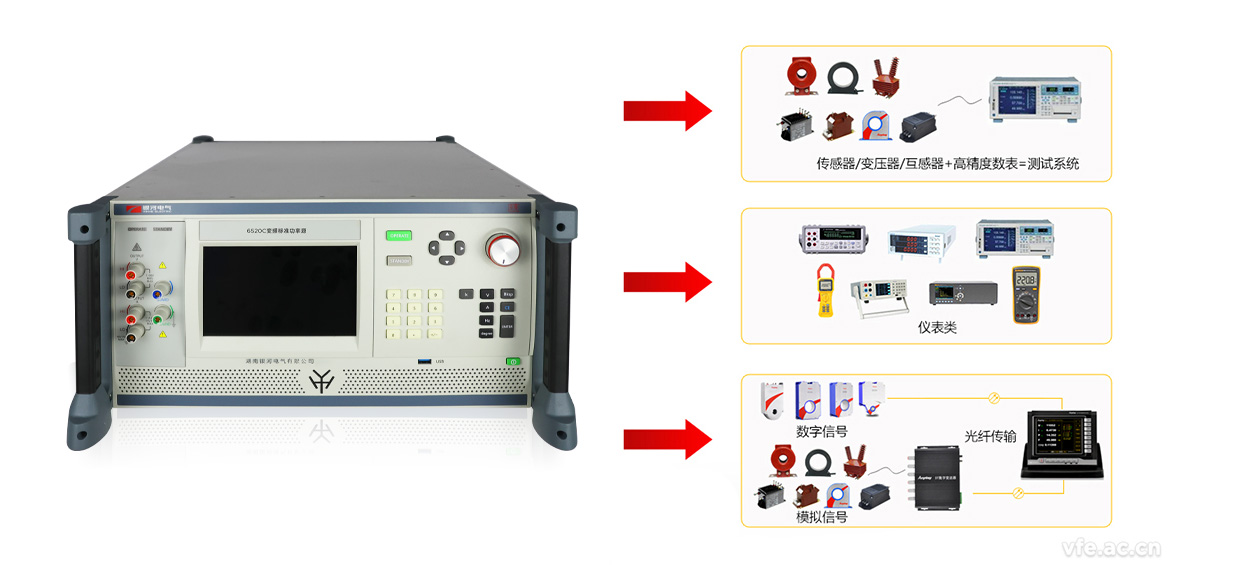

圖2、6520C變頻標準功率源構成的變頻電量量值溯源系統

36520C變頻標準功率源運行要求



三6520C變頻標準功率源特點

1卓越的電壓電流輸出能力與品質　

　　6520C 變頻標準功率源采用了以數字電子技術為主導的設計理念，突破了傳統標準源輸出能力的限制，能夠提供高達 11kV 和 1100A 的電壓和電流輸出，其基本準確度為 0.02%，且電壓和電流的幅值、頻率以及兩者之間的相位角均獨立可調。其構建的變頻電量量值溯源系統可實現高電壓、大電流的變頻電量變送器/傳感器的直接量值溯源。

　　6520C變頻標準功率源與同類產品的輸出能力比對：

2周到安全的防護措施

　　檢定/校準過程中 6520C 變頻標準功率源輸出高電壓信號，產品通過下述方式確保您安全操作：

　　◆ 6520C 變頻標準功率源殼體需要嚴格接地，高壓輸出端子附近印有顯眼的警示標志。

3優異的電壓電流驅動負載能力　　

　　6520C 變頻標準功率源能夠保證在重負荷情況下依然給出您需要的輸出電壓電流。電壓通道輸出容量可達 50VA，電流通道輸出容量可達 3000VA?？蓾M足各類電量傳感器/變送器或儀表的量值溯源需要。

4友好的用戶交互界面

　　人機界面友好，您可以使用儀器上的按鍵進行操作，也可以使用調節旋鈕進行設置。

5優良的電磁兼容性能　

　　6520C 變頻標準功率源始終貫徹電磁兼容理念，采用優良的屏蔽接地工藝、合理的濾波措施，為整個標準源的輸出穩定性和 EMC 性能提供了可靠保障。

性能參數

一通用技術指標



二電壓通道技術指標

三電流通道技術指標

四合成功率技術指標

---
