一零序電流傳感器概述

　　三相電路不對稱時，電流均可分解為正序、負序電流和零序電流。正序指正常相序的三相交流電（即A、B、C三相空間差120°，相序為正常相序），負序指三相相序與正常相序相反，零序指A、B、C電流分解出來三個大小相同、相位相同的相量，零序電流互感器套在三芯電纜上，三相不平衡時外部就表現出零序電流。
　　零序電流互感器一般是用來檢測穿過這只互感器的主電路回路上的不平衡電流的，因為在穿過這只互感器的主回路線路上，電流是從電源端出來，經過互感器中的一條線路到用電設備，再由負載回來經過穿過互感器的其它線路再回到電源端，這個電流的大小，在經過互感器時應該是等量的，也就是大小相同，只是方向不同而已。因為大小相同而方向相反的電流在經過互感器一次側時，不會在二次側感應出電流來或者是電信號來（電磁感應由于其大小相同而方向相反，感應磁場相互抵消），所以在零序互感器上就沒有信號輸出。

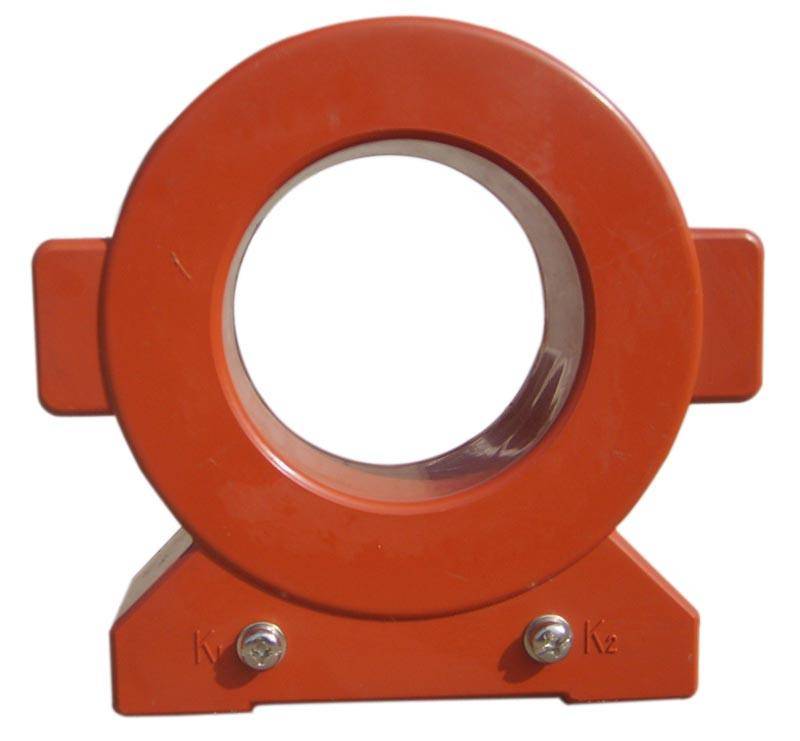

零序電流互感器

二零序電流傳感器工作原理

　　零序電流互感器的基本原理是基爾霍夫電流定律，即流入電路中任一節點的付電流的代數和等于零。在線路與電氣設備正常的情況下，各相電流的矢量和等于零，因此零序電流互感器的二次側繞組無信號輸出，執行元件不動作。當發生接地故障時，各相電流的矢量和不為零，故障電流使零序電流互感器的環形鐵芯中產生磁通，零序電流互感器的二次側感應電壓使執行元件動作，切換供電網絡，執行相關保護措施，達到接地故障保護的目的。

三零序電流產生條件

　　1、 無論是縱向故障，還是橫向故障，還是正常和異常時的不對稱，只要有零序電壓的產生。
　　2、 零序電流有通路。
　　以上兩個條件缺一不可，因為缺少第一個，就沒有形成電流的根源，缺少第二個條件，就是我們通常討論的“有電壓是否一定有電流的問題”。

四零序電流傳感器使用方法

　　可在三相電路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上安裝一個零序電流互感器，利用其來檢測三相的電流矢量和。利用這些電流互感器來檢測三相的電流矢量和，即零序電流Io，IA+IB＋IC=IO，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），IO=0；當線路上所接的三相負荷不平衡，則IO=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。

　　零序電流互感器為一種線路故障監測器,一般兒只有一個鐵芯與二次繞組,使用時,將一次三芯電纜穿過互感器的鐵芯窗孔,二次通過引線接至專用的繼電器,再由繼電器的輸出端接到信號裝置或報警系統。在正常情況下，一次回路中三相電流基本平衡，其所產生合成磁通也近于零。在互感器的二次繞組中不感生電流，當一次線路中發生單相接地等故障時，一次回路中產生不平衡電流（意即零序電流），在二次繞組中感生微小的電流使繼電器動作，發生信號。這個使繼電器動作的電流很小（mA級），稱作二次電流或零序電流互感器的靈敏度（也可用一次最小動作電流表示），為主要動作指標。

---
