測試定位系統地面模擬檢測平臺由湖南銀河電氣有限公司研發，是用于中低速磁浮列車測試定位系統的離線測試與故障診斷的專用設備。

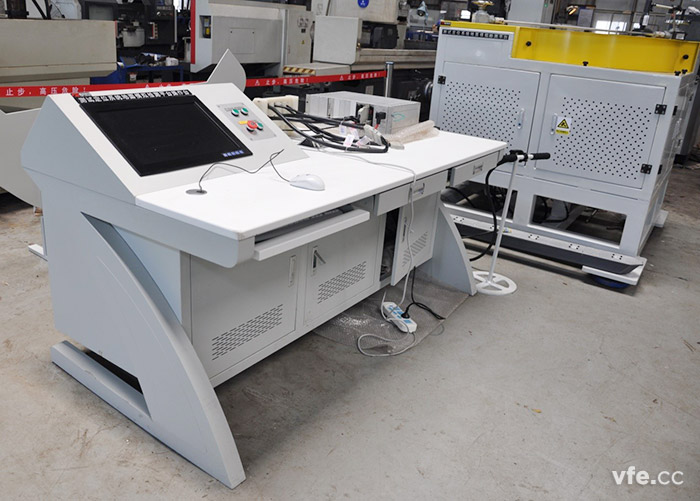

測試定位系統地面模擬檢測平臺實物圖

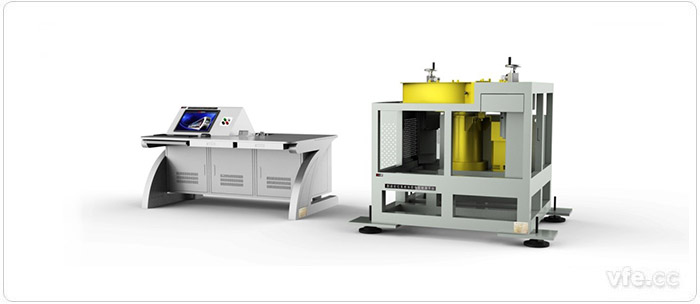

測試定位系統地面模擬檢測平臺效果圖

一測試定位系統地面模擬檢測平臺系統構成

　　測試裝置地面模擬檢測平臺主要由轉臺、電氣控制柜、診斷臺、上位機構成?？衫棉D(zhuǎn)臺對測試傳感器的動態性能進行測試;利用診斷臺主機對測速傳感器和測速主機的輸入、輸出性能指標進行測試，測試結果自動輸入上位機，由上位機內置測試結果分析軟件自動對所測試的傳感器、測速機箱進行可用性評價，并生成對應的產品性能測試報告。

　　測試定位系統地面模擬檢測平臺整體布局如下圖所示。

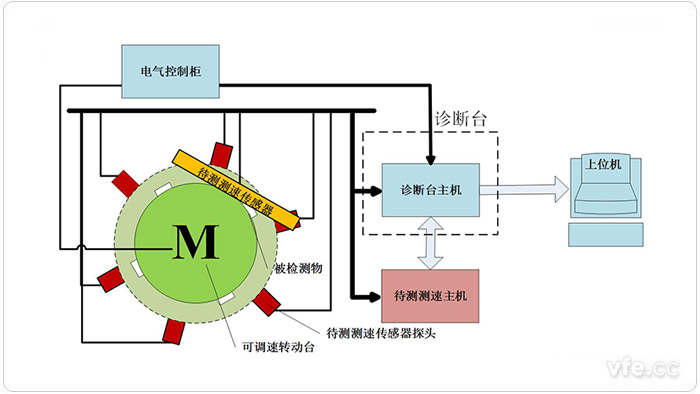

測試裝置地面模擬檢測平臺示意圖

二測試定位系統地面模擬檢測平臺技術參數

01測試定位傳感器探頭測試主要技術參數

序號	名稱	參數	說明
1	動態頻率響應范圍	1～200Hz， 精度為±1Hz
2	占空比的精度	±0.5%	正偏離，測量精度高于技術規格書所提的 ±1.5%
3	相位差的精度	±1.5%
4	輸出信號的高電平值的精度	±0.5%
5	輸出脈沖總數的精度	±1 個脈沖

02測試定位機箱測試技術參數

序號	名稱	參數	說明
1	速度顯示精度	±0.5%	正偏離，測量精度高于技術規格書所提的±1.5%
2	輸出速度脈沖驅動能力	0～500mA
3	兩路輸出速度脈沖相位差的精度	90±5o
4	輸出速度脈沖高電平值的精度	110±1V
5	輸出電壓（給測試定位傳感器）的精度	24±0.5V
6	輸出CAN BUS性能測試	誤碼率小于0.1%

---
